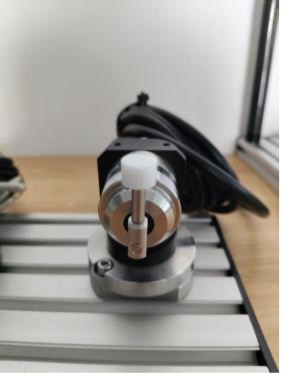

Стационарное контактное устройство для автоматического измерения длины и диаметра инструмента, а также оперативного обнаружения его поломки непосредственно внутри обрабатывающего центра.
Устройства серии CT20/CT20D устанавливаются на рабочий стол вертикальных, горизонтальных или портальных обрабатывающих центров. Прикосновение режущей кромки фрезы или сверла к измерительной поверхности датчика мгновенно фиксирует фактические размеры инструмента и автоматически обновляет таблицу корректоров в системе ЧПУ станка, полностью исключая ручной замер.
Технические характеристики устройств серии CT20/CT20D:
| Параметр | Модель CT20D (Улучшенная) | Модель CT20 (Базовая) |
|---|---|---|
| Точность повторяемости | ≤ 1 мкм (при скорости F=300) | 0,001 мм (при скорости F=50) |
| Направления контроля | ±X, ±Y, -Z (длина и радиус) | -Z (вдоль оси инструмента) |
| Диаметр контактной площадки | 36 мм | 20 мм / 60 мм (модификация CT60) |
| Материал измерительной головки | Сверхтвердый вольфрамовый сплав | Сверхтвердый сплав (зеркальная полировка) |
| Класс защиты | IP68 (полная герметичность) | IP67 / IP68 |
| Сигнал аварийного перебега | Интегрированный микровыключатель (NC) | Интегрированный микровыключатель (NC) |
Преимущества эксплуатации:
Контакт с режущей кромкой происходит при строго линейном перемещении, что обеспечивает более высокую точность измерений по сравнению с поворотными датчиками. Встроенная функция контроля поломки во время обработки позволяет станку вовремя остановить программу или автоматически выбрать дублирующий инструмент из магазина, полностью предотвращая появление брака на ответственных деталях.
Эксплуатационные параметры и безопасность:
Все устройства размерной настройки инструмента AME серии CT защищены по стандарту IP67/IP68[cite: 568, 628, 678]. Пыле- и водонепроницаемый корпус разработан специально для длительной работы в агрессивной среде, в условиях непрерывного воздействия смазочно-охлаждающей жидкости (СОЖ) и летящей металлической стружки[cite: 584]. Датчики оснащены встроенным пневмопатрубком для автоматического обдува контактной площадки воздухом перед измерением[cite: 599, 660].
Защита от повреждения шпинделя:
Устройства оснащены встроенным сигналом защиты от аварийного перебега инструмента (микровыключатель с нормально замкнутым контактом NC)[cite: 588, 645, 646, 655]. В случае превышения предела хода по оси Z станок мгновенно останавливает движение шпинделя, что полностью исключает риск поломки дорогостоящего инструмента или повреждения самого измерительного прибора[cite: 655, 707].
Экономическая эффективность:
Поскольку датчики серии CT используют метод прямого линейного механического контакта с режущей кромкой и не требуют встроенного электронного усилителя, они не подвержены температурному дрейфу и колебаниям напряжения[cite: 585, 586, 589]. Точность измерения механическим способом выше, чем у бесконтактных лазерных систем, вычисляющих усредненные значения по преобразованию излучения[cite: 590, 591].
